Nove Punti Chjave per u Disegnu è a Custruzione di Edifici di Fabbrica di Strutture in Acciaio

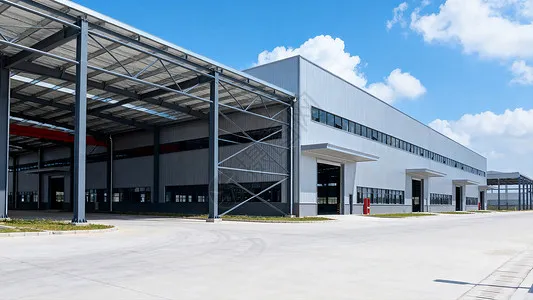

Edifici di fabbrica di struttura in acciaiosò stati largamente ricunnisciuti in l'ingegneria di a custruzzione perchè sò veloci à custruisce, liggeru in u pesu stessu, anu una bona prestazione sismica è sò amichevuli di l'ambiente. In u disignu di l'edificazioni industriali, anu rimpiazzatu gradualmente a struttura di cimentu armatu più pesante.

Strutture d'acciaio ùn sò micca stati usati in Cina per un bellu pezzu, è e so tecniche di cuncepimentu detallatu è di custruzzione sò sempre sviluppati. Ancu s'è l'edifizii industriali di a struttura di l'acciaio offrenu assai vantaghji, l'azzaru cum'è materiale hà ancu inconvenienti, per esempiu, a resistenza di u focu povira è a tendenza à corrode. Questi fattori deve esse cunsideratu sia in a fase di cuncepimentu sia in a custruzzione.

I. I Vantaghji principali di Steel Structure Factory Buildings

Comu dissi in u riassuntu, i vantaghji principali distrutture industriali in acciaiosò i seguenti. Prima, in quantu à a velocità di custruzzione: i cumpunenti di l'azzaru ponu esse pruduciutu in massa in una fabbrica; a custruzzione hè simplice è l'erezione hè rapida, chì riduce assai u periodu di custruzzione. Siconda, in quantu à u pesu stessu: u pesu strutturale di l'edifiziu pò esse ridutta da circa 30%; Questu hè soprattuttu ecunomicu in i siti cù una bassa capacità portante di fundazione o una forte intensità di fortificazione sismica, induve l'ecunumia generale hè megliu cà quella di sistemi strutturali di cimentu armatu. Infine, in quantu à a prutezzione di l'ambiente: e strutture d'acciaio appartenenu à a famiglia di sistemi di edifiziu ecologicu; L'azzaru stessu hè un materiale d'alta resistenza, d'alta efficienza cù un altu valore di riciclamentu, è ùn hà micca bisognu di furmagliu durante a custruzzione.

II. L'impurtanza di Disegnu Design

I disegni sò a basa di a custruzzione in ogni prughjettu. Durante a fase di cuncepimentu di un edifiziu industriale in struttura d'acciaio, i tecnichi prufessiunali di l'unità di custruzzione duveranu esse urganizati per fà una revisione di disegnu cumuna, cuntrollandu i disegni per "errori, omissioni, collisioni è carenze" in modu chì i prublemi sò risolti prima di l'iniziu di a custruzzione è l'impattu di i prublemi di disegnu nantu à a qualità è u calendariu hè mantinutu à u minimu. Per un prughjettu di struttura d'acciaio, i disinni di l'urganizazione di custruzzione separati devenu esse preparati per a fase di fabricazione è a fase di erezione; u documentu di u prucessu di fabricazione deve copre i standard di qualità è i requisiti tecnichi di ogni prucessu è sub-elementu in a fase di fabricazione, è ancu e misure specifiche aopted per assicurà a qualità di u produttu.

III. Principi di Design per u Sistema di Bracing

Per assicurà u cumpurtamentu spaziale di l'edifiziu, migliurà a so rigidità generale, resiste è trasmette forze horizontale longitudinali, impedisce a deformazione eccessiva di i membri, evite l'inclinazione di i membri di compressione, è guarantisce a stabilità generale di a struttura, un sistema di rinforzu affidabile deve esse disposti secondu a forma strutturale di l'edificiu, u layout di gru, l'equipaggiu vibrante, a larghezza è l'altezza di l'attellu, è a lunghezza di ogni zona di temperatura. Ogni zona di temperatura deve esse furnita cun un sistema di bracing inter-colonna stabile, disposti in coordinazione cù u bracing horizontale laterale di u tettu. A pusizione di u bracing di a colonna inferiore hè un fattore chjave chì determina a direzzione di a deformazione longitudinale è affetta a quantità di stress termale; u bracing-columna suttana deve esse piazzatu u più vicinu pussibule à u mità di a zona di temperatura, cusì chì i membri longitudinali, cum'è travi di gru pò espansione è cuntratte liberamente versu i dui estremità cum'è a temperatura cambia. Quandu a zona di a temperatura hè corta, un unicu set di bracing di colonna inferjuri hè generalmente piazzatu à mezu. In ogni casu, quandu a zona di a temperatura hè più longa di 150 m, duie serie di bracing di colonna più bassa deve esse stallate in a zona per assicurà a rigidità longitudinale; si deve esse piazzatu in u terzu mediu di a zona di a temperatura in quantu pussibule, è a distanza di centru à centru trà i dui setti ùn deve esse più di 72 m, per evità l'estressi termale eccessivu.

IV. Punti chjave per u disignu sismicu

Quandu si rializeghja u disignu sismicu di un edifiziu industriale di struttura in acciaio, deve esse nutatu i seguenti punti. Prima, in quantu à u layout generale, a massa è a rigidità di a struttura deve esse distribuitu uniformemente in modu chì l'edifiziu hè carricu uniformemente è si deforma in modu coordinatu; A rigidità irregolare deve esse evitata, postu chì hà un effettu sfavorevule nantu à u rendiment sismicu. Per a struttura trasversali, un quadru rigidu, o un quadru in u quale u truss di u tettu hè rigidamente culligatu à i culonni, deve esse aduttatu, per fà un usu cumpletu di a prestazione portante di l'acciaio è riduce a deformazione trasversale. Siconda, edifizii struttura azzaru di solitu fallenu micca perchè a forza di i membri hè insufficient, ma perchè i membri buckle; dunque, un sistema di bracing ben dispostu chì guarantisci a stabilità generale di l'edifiziu hè particularmente impurtante. Infine, sottu l'azzione di u terrimotu, a fatigue di u ciculu bassu si trova, è u so effettu nantu à u bastimentu deve esse cunsideratu in u disignu. U disignu di cunnessione strutturale deve assicurà chì a fallimentu di l'articulazione ùn succede micca prima di u cedumentu di a sezione completa di i membri strutturali; i membri deve esse permessu di entre in u palcuscenicu plasticu per ch'elli ponu assorbe cumplettamente l'energia sismica è sviluppà a so capacità sismica.

V. L'impurtanza di u Design di resistenza à u calore è u focu

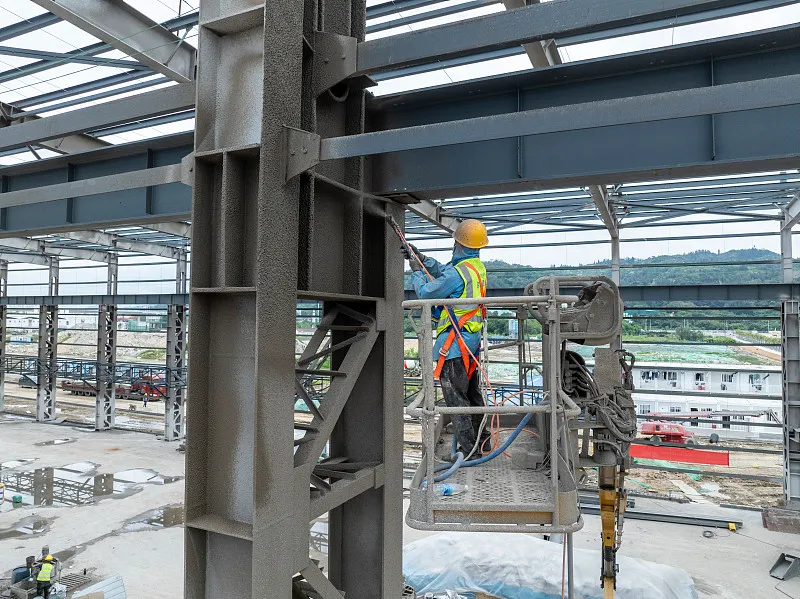

Edifici industriali di struttura in acciaioanu poca resistenza à u focu. Quandu l'azzaru hè riscaldatu sopra à 100 ° C, a so forza di tensione diminuisce è a so plasticità aumenta à a temperatura. Circa 250 ° C, a forza di trazione di l'azzaru aumenta ligeramente mentre a so plasticità diminuisce - un fenomenu cunnisciutu cum'è fragilità blu. Sopra 250 ° C, l'azzaru cumencia à striscia. À circa 500 ° C, a forza di l'acciaio cade cusì bassu chì a struttura di l'azzaru pò colapsà. Dunque, ogni volta chì a temperatura di a superficia di una struttura d'acciaio supera i 150 ° C, deve esse furnitu un insulamentu termale è un disignu di prutezzione di u focu (di solitu ottenutu da l'applicazione di rivestimenti resistenti à u calore è protettivi).

In a custruzzione distrutture industriali in acciaio, sò parechji prublemi pratichi; quì avemu solu analizà i più prominenti.

VI. Incrustazione di bulloni di ancora durante a custruzione

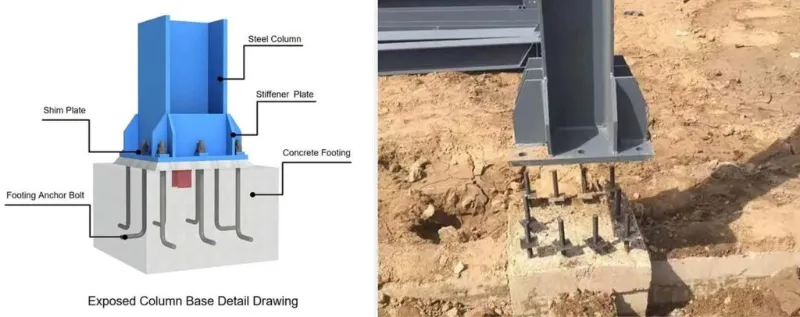

Si pò dì chì s'ellu i bulloni di l'ancora sò stallati fermamente hè fundamentale per a stabilità di un edifiziu industriale di struttura in acciaio. A precisione di i bulloni di l'ancora influenza direttamente a pusizione di a struttura d'acciaio. I bulloni d'ancora deve esse incrustati cù una precisione stretta: deviazione di l'assi ± 2,0 mm, è elevazione ± 5,0 mm. Prima di stallà i perni d'ancora di a colonna, prughjettà ogni assi di a reta di cuntrollu horizontale nantu à a superficia superiore di a fundazione di a colonna è chjude u ciclu, per assicurà a precisione di a stallazione di i bulloni; poi marcate i bordi esterni di e culonne secondu l'assi. Una volta chì u quadru di supportu (shoring) per i bulloni di l'ancora di a colonna hè erettu, trasferisce l'elevazione necessaria nantu à u quadru di tubu d'acciaio.

VII. Precauzioni durante l'elevazione

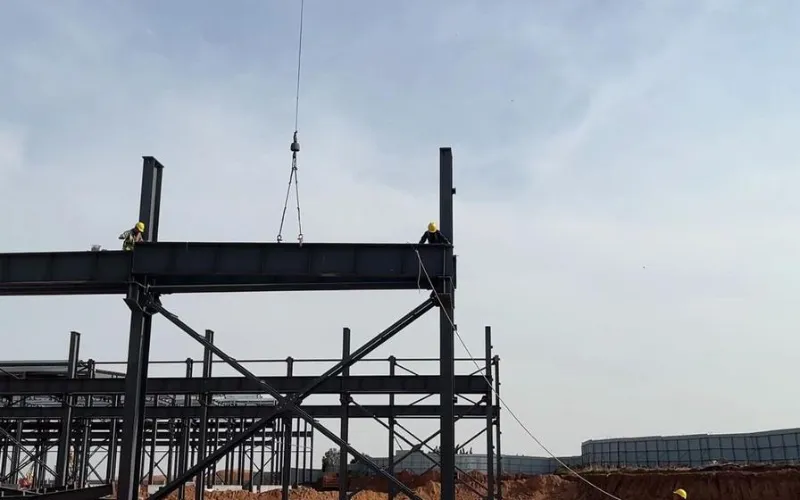

I precautions principali sò i seguenti. Prima, marcate e linee centrali incruciate nantu à a basa di u pede di a colonna è i centri di l'ancora di l'ancora, è pulite i fori di cisura in a basa di a colonna; dopu chì a colonna d'acciaio hè in pusizioni, aghjustate a so elevazione è stringhje i noci. Siconda, dopu chì i culonni d'acciaio in una zona sò eretti, installate i tiranti (membri di cunnessione), per assicurà a stabilità generale di e culonne è impediscenu di deformità quandu i travi di l'azzaru sò alzati. Infine, alzate e travi d'acciaio: cunnetta coppie di travi in ​​l'aria è eseguite u strettu iniziale di i bulloni d'alta resistenza; u primu fasciu deve esse assicuratu cù quattru fili guy per impediscenu di tilting à un latu.

VIII. Difficultà in a stallazione di u sistema di Crane Beam

Durante a custruzzione, e travi di gru deve esse stallate strettamente da a baia di colonna, in cunfurmità cù e specificazioni. Una volta chì u bracing inter-colonna hè stallatu è cunnessu, forma una unità di rigidità spaziale relativamente stabile; a stallazione di sta baia hè più sicura è assicura ancu chì l'erezione di e travi di gru ùn affetta micca a verticalità di e colonne. Durante a stallazione, i platti di shim deve esse posti sottu à e travi di gru cù grandi deviazioni di a sezione finale; sti shims deve esse saldatu in u locu dopu à u sistemu fasciu gru hè statu aghjustatu, è i fasci deve esse allinatu precisamente contru à i linii pusizzioni pri-set. U sistema di frenu deve esse cunnessu formalmente solu dopu chì i travi di a grua sò stati aghjustati è fissati. Quandu u piattu di frenu hè cunnessu à u fasciu di gru cù bulloni d'alta resistenza è à u truss ausiliari per saldatura, a sequenza hè impurtante: prima cunnetta a piastra di frenu à u fasciu di gru cù bulloni d'alta resistenza è eseguisce u serramentu iniziale; poi aghjustà u truss ausiliari, tack-weld lu à a piastra di frenu, è eseguite u serramentu finali di i bulloni di alta resistenza; infine, salda a piastra di frenu à u truss ausiliari. Sia u serramentu di i bulloni d'alta resistenza è a saldatura di a piastra di frenu duveranu procederi da u centru di ogni piastra versu i dui bordi, per riduce u stress internu in a piastra.

IX. Stacking of Steel Components

Per fà l'erezione più faciule, i cumpunenti di l'azzaru deve esse impilati in una manera raghjone dopu à ghjunghje in u situ. I principii sò: cumpunenti urgentemente necessariu per l'erezione deve esse impilati direttamente nantu à u situ, dopu à a sequenza di l'alzata - quelli chì deve esse isciutu prima vanu nantu à a cima, è quelli chì sò isati dopu vanu sottu; i cumpunenti chì ùn sò micca urgentemente necessarii duveranu esse almacenati temporaneamente fora di u situ. Quandu si stacking, mantene e colonne è i travi separati, è impilate per l'assi. U cantieru di almacenamentu deve esse amministratu da u persunale designatu; cumpunenti deve esse cuntatu contru à i bisogni di furnizzioni è a lista di consegna, è i registri deve esse arregistrati. I membri di a sezione H deve esse guardati in verticale, mai piatta. Ogni cumpunente deve esse supportatu in almenu dui punti; i punti di sustegnu deve esse situatu à circa un settimu di u span da l'estremità di i membri. Quandu stacking in strati, micca più di trè strati sò permessi; i blocchi di legnu deve esse piazzatu currettamente trà e strati per mantenenu u livellu, è i punti di supportu devenu allineà verticalmente.
