Assemblea di Strutture d'Acciaio In situ + Flussu di travagliu di custruzzione di elevazione integrale + Considerazioni chjave

Introduzione:Incustruzzione di struttura in acciaio, "Assembly in terra + grue pesante di sollevamentu integrale" (assemblendu a struttura cumplitamenti nantu à a terra è alzendula in pusizioni cum'è una sola unità cù grue pesanti) hè unu di i metudi di custruzzione più efficaci, sicuru è cuntrullati di qualità dispunibule oghje.

In cunfrontu cù l'"assemblage loose à alta altitudine" (assemblage di cumpunenti pezzo per pezzu in alta in l'aria), stu metudu riduce significativamente u travagliu periculosu à l'altitudine, diminuisce i tassi di difetti di saldatura è cuntrolla in modu efficace a deformazione strutturale. Tuttavia, esige una preparazione stretta di u situ di terra, una cunfigurazione di jig di assemblea d'alta precisione, calculi rigurosu di l'ingegneria di elevazione, è signalazioni è cummandu impeccabili in situ.

Quì sottu hè una guida tecnica cumpleta è standardizzata perstruttura in acciaio in situassemblea è sollevamentu integrale-strutturatu cù flussi di travagliu chjaru è esigenze tecniche pratiche è dirette per un riferimentu faciule.

I. Core Overview di u Metudu di Custruzzione

Logica di u flussu di custruzzione: Prefabbricazione in fabbrica di cumpunenti d'acciaio in sezioni → Assemblamentu di terra in situ nantu à jigs → Correzione di saldatura, ispezione di saldatura (NDT) è ritocco di pittura → Sollevamentu integrale d'un pezzu in pusizioni → Fixazione è allineamentu strutturale.

Vantaghji chjave

•  Travagliu in terra in tuttu: L'operazioni primarie sò realizate in terra, riducendu drasticamente i risichi di caduta è i periculi d'altitudine.

•  Qualità cuntrullabile: L'assemblea, a saldatura è l'allineamentu si facenu in un ambiente di terra stabile è accessibile, assicurendu una precisione superiore è una qualità di costruzione.

•  Alta efficienza di custruzzione: a saldatura è l'imbuttatura à alta altitudine sò minimizate, accelendu significativamente u prugressu di a custruzzione.

Limitazioni

•  Large Assembly Area Required: Richiede una zona di terra spaziosa, livellu è ben compactata per l'assemblea in situ.

•  Attrezzatura Pesante & Cuntrolli Rigotti: Richiede gru di elevazione d'altu tunnellu è calculi stretti di l'ingegneria per e cundizioni di elevazione è a capacità portante di a terra.

Scenari applicabili

Custruzzione di struttura in acciaio aperta, cum'è truss d'acciaio di grande span, moduli d'acciaio di tettu, cornici d'acciaio multi-span, è assemblee di travi di gru di pesante.

II. Flussu di travagliu cumpletu di custruzzione standardizata

Flussu di Prucessu Standard: Preparazione di Custruzzione → Livellamentu è Compattazione di u Situ → Configurazione è Accettazione di Jig di Assemblea → Ricezione di cumpunenti è Riispezione → Assemblamentu di Terra → Opere di Saldatura → Test di Saldatura (NDT) è Ritocco di Pittura Anti-Corrosione → Configurazione di Rigging & Lug di Lifting → Test di Lift di Prova → Fissazione di Posizionamentu Formale → Fissazione Temporale Ri-verificà l'assi di a rete è l'elevazione → Cunnessione permanente è fissazione → Rimozione di rigging → Accettazione di u prugettu → Smontaggio di Jig di Assemblea

1. Preparazione iniziale di a custruzzione (U passu più criticu)

Se a preparazione preliminare hè inadegwata, i prublemi cum'è a deformazione strutturale, l'inversione o l'errore dimensionale ponu facilmente accade durante l'assemblea è l'elevazione. Focus strettamente nantu à questi 4 compiti core:

•  Plan First: Preparate un schema di elevazione dedicatu. Per l'operazioni super-critiche à risicu altu, a revisione esperta è l'approvazione formale sò obligatorii. Calculi cumpleti di l'ingegneria dettagliata per e cundizioni di funziunamentu di a gru, u stress di i membri, a capacità portante in terra è i carichi di u puntu di elevazione.

•  Verificazione di u Materiale è Documentu: Inspeccione i certificati di cunfurmità di fabbrica, i rapporti di prova di mulinu (MTR), i registri di prova non distruttiva di fabbrica (NDT) è i fogli di verificazione dimensionale. Strictly impedisce ogni cumpunenti non-conforming da entre in u situ di travagliu.

•  Pianificazione di u layout di u situ: designate chjaramente zoni separati per u almacenamentu di cumpunenti, u travagliu di assemblea in terra, è u viaghju di a grua / u posizionamentu di l'outrigger. Per i fundazioni di terra morbida, scavà è rimpiazzà cù un rinfurzà solidu, compactu, è pavimentà / indurisce a terra in anticipu.

•  Informazioni di sicurezza di u persunale: i saldatori, l'operatori di gru, i signalers è i riggers anu da esse certificati di qualificazione validi. Realizà cunsequenze tecniche è tecniche approfondite per tutti i travagliadori, clarificà e rispunsabilità individuali è e pruibizioni di sicurezza.

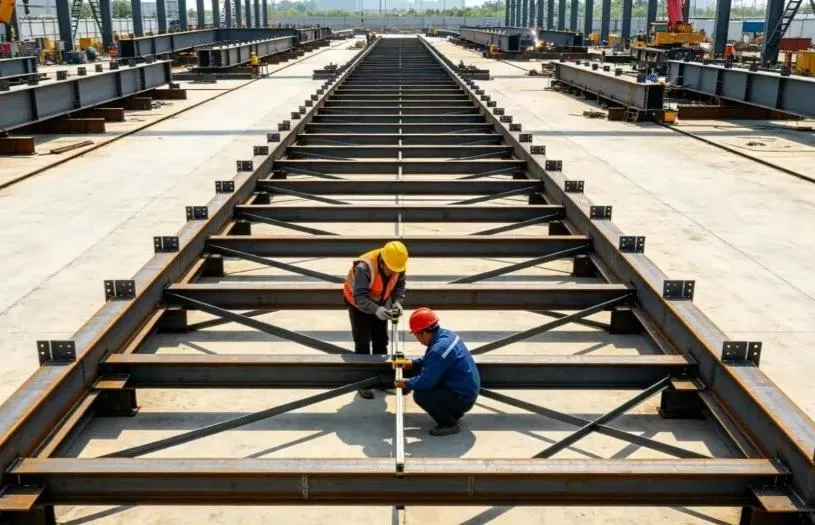

2. Assembly Jig Setup è accettazione

U jig di assemblea (quadru di supportu di terra) hè essenziale per a precisione di l'assemblea. L'assemblea casuale o substandard, i quadri improvvisati sò strettamente pruibiti!

•  Usà Standard Structural Steel: Fabricate jigs cù seccioni d'acciaio standard naziunali per assicurà a rigidità è a stabilità adatta, impediscendu l'insediamentu di a terra, a deviazione strutturale, o scuzzulate dopu a carica.

•  Setting-out è Posizionamentu Precisu: Dispone accuratamente e linee guida; cuntrullà strettamente assi di griglia, elevazione è levelness. Per i cumpunenti di grande span, custruite in pre-camber (una curva intenzionale ascendente) secondu e specificazioni di cuncepimentu per cuntrastà l'abbassamentu futuru sottu carichi di serviziu.

•  Ispezione Dedicata & Sign-off: Una ispezione specializata deve esse realizatu dopu a fine di a stallazione di jig. Registrate è archiviate tutte e misurazioni di dimensioni, elevazione è piattezza. U jig pò esse usatu solu dopu a firma formale

3. Consegna di cumpunenti è assemblea in terra

L'assemblea in terra hè u prucessu chjave per u cuntrollu di a qualità strutturale generale. Un cuntrollu precisu hè essenziale:

•  Ispezione di i cumpunenti in entrata: Inspecciona ogni cumpunente à l'arrivu per l'apparenza, a deformazione di spedizione, i rivestimenti protettivi è l'allinjamentu di i fori di bullone. Raddrizza è corregge eventuali deformazioni minori prima di l'assemblea.

•  Jig Positioning & Adjustment: Dopu avè stallatu i cumpunenti nantu à u jig, utilizate jacks idraulichi è cavi di tiranti per affissà è cuntrullà strettamente a span, i linii di l'asse, l'elevazione, u gap di a radica (joint fit-up gap), è l'allineamentu verticale.

•  Saldatura di punti da saldatori certificati: i saldatori certificati duveranu eseguisce saldature di punti (saldature di tenuta temporale). A lunghezza di a saldatura di tack è a dimensione di a gamba di filetta deve risponde à i standard tecnichi, prevenendu a porosità, crepe, è altri difetti di saldatura.

•  Saldatura simmetrica & Stress Relief: a saldatura formale deve seguità strettamente i principii di "saldatura simmetrica" ​​è "saldatura in back-step" (saldatura in brevi segmenti alternati) per liberà uniformemente u stress termicu è minimizzà a deformazione. Per i platti d'acciaio spessi, implementà strettamente i cuntrolli di temperatura di preriscaldamentu è interpass.

•  Verificazione Post-Assembly: Dopu chì l'assemblea hè cumpleta, rimisurate currettamente e dimensioni in generale, i valori di camber, è a dritta laterale per guarantisce u cumpletu cumpletu cù i codici di l'ingegneria è i disegni di disignu.

4. Weld Inspection è Anti-Corrosion Paint Touch-up

•  Test Non-Destructive (NDT): Eseguite Test Ultrasonic (UT) o Testing Radiograficu (RT) per specificazioni di disignu. Qualchese saldatura non conforme deve esse completamente scavata, saldata, è riprovata finu à u 100% qualificatu.

•  Pulizia & Ripittura di Saldatura: Triturate lisci e junture saldate, sguassate a ruggine, scorie è spruzzi, è applicà prontamente un primer anticorrosione è un topcoat per assicurà un sistema di rivestimentu protettivu cuntinuu è intactu.

•  Protezzione di a Superficia: Prutegge e superfici di cuntattu di frizione di bulloni d'alta resistenza, i buchi di bulloni è i strati di pittura finiti da spruzzi di saldatura, contaminazione di grassu / oliu, è graffii meccanichi.

5. Lifting Points and Rigging Selection

Regola di Sicurezza di u Lifting Core: Ùn mai cambiate i punti di elevazione senza l'autorizazione, mai mischjà rigging discordatu, è mai sottumette i cumpunenti à forze improprie.

•  Utilizà lugs Lifting Designed: Sempre aduprate lugs d'elevazione pre-designed, ingegneria in fabbrica (occhi di pad). A saldatura in situ o a perforazione di buchi micca appruvati per i punti di elevazione improvvisati hè strettamente pruibita. Tutte e saldature di lug di elevazione sò sottumessi à l'ispezione 100% NDT.

•  Calculazione di a capacità di rigging: Selezziunà funi di filu d'acciaio, catene è brache di sollevamentu basate strettamente nantu à carichi calculati, incorporendu fattori di sicurezza dinamica di carica. L'overloading hè strettamente pruibitu.

•  Protettori d'angolo: Installa protettori d'angulu (softeners/guardi di bordu) à tutti i angoli sharp è i bordi di i membri d'acciaio per prevene i cordi di filu da esse tagliati o dannati.

•  Rinfurzamentu temporaneu: aghjunghje struts/membri di rinforzu temporaneu à e sezioni strutturalmente slender o di pareti sottili (cum'è travasi longu) per prevene torsioni, deformazioni o deformazioni lucali durante l'elevazione.

6. Prova di lifting di prova (Ùn deve mai esse saltata)

L'ascensore di prova hè a barriera difensiva finale contr'à accidenti di sollevamentu.

•  Lift and Hover: Lisciate u cumpunente à 200-300 mm di distanza da u jig di assemblea, è mantenela sospesa in l'aria per 5 à 10 minuti.

•  Ispezione cumpleta: Inspeccione accuratamente: e cundizioni di carica à i punti di elevazione, a deformazione di rigging, a deformazione generale è locale di i membri, a stabilità di a gru, a stallazione di a terra sottu à i outriggers, è qualsiasi interferenza o snagging in u jig.

•  Abbassamentu Immediatu annantu à l'Anormalità: Se si osserva un rumore inusual, distorsione strutturale, o un stabilimentu eccessivu di terra, rinfriscà immediatamente u cumpunente nantu à a jig. L'elevazione formale pò prucede solu dopu chì l'azzioni currettivi sò appruvati.

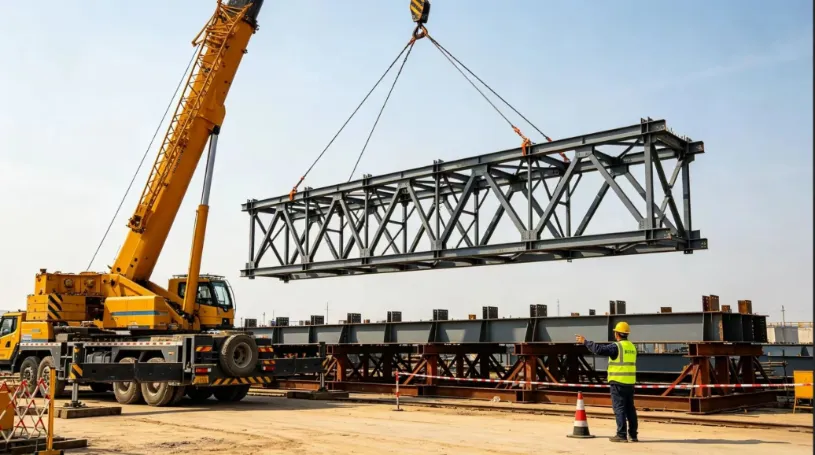

7. Full-Assembly Hoisting, Positioning, è Pruvisoriu Securing

•  Segnale unificatu per una sola persona: L'operazioni devenu esse dirette da un unicu cumandante di signalazione designatu cù signali standardizati di manu è cumandamenti di voce. A segnalazione di più persone è l'operazioni caòtiche sò strettamente pruibiti.

•  Movimenti lisci di gru: l'elevazione, l'inclinazione (oscillazione) è l'arbureta (derricking boom) deve esse liscia è lenta in tuttu. Evitate tappe brusche, virate brusche o carichi di scossa. L'equipaggiu di terra deve aduprà linee di tag (cordi di guida) per stabilizzà l'orientazione di u cumpunente è impedisce a collisione cù strutture esistenti.

•  Posizionamentu è Supportu Pruvisoriu Immediatu: Una volta pusatu nantu à i supporti permanenti, aghjustate precisamente l'assi di a griglia, l'elevazione è a piombatura verticale. Installa subitu struts di supportu pruvisoriu è stringe i cavi di tiranti.

•  Core Safety Red Line: mai lascià u ganciu gru finu à ustruttura d'acciaioforma un sistema strutturale stabile, autosuportante.

8. Cunnessione permanente è Finishing Works

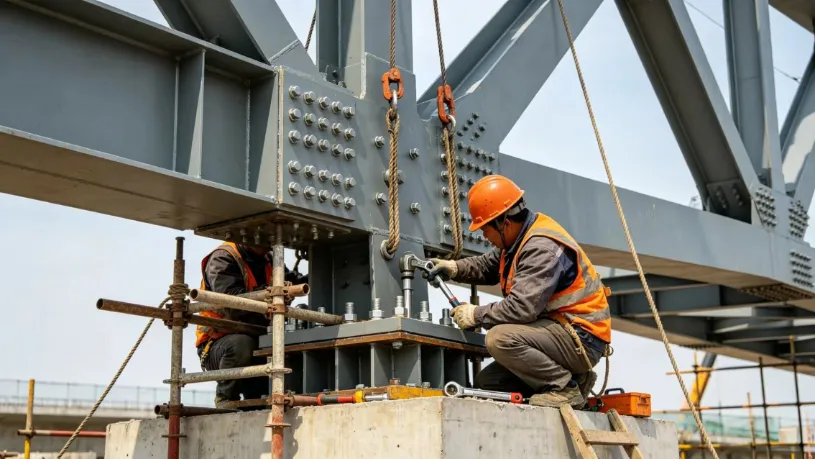

•  Bullone d'alta resistenza prima: dà priorità à l'attache di bulloni d'alta resistenza. Segui strettamente a sequenza di serratura in dui fasi: "Struttura iniziale → Serratura finale di coppia". Marcate ogni bullonu chjaramente dopu à u strettu finali per prevene i bulloni mancati, allentati o over-torqued.

•  Saldatura di Splice in situ: Eseguite saldature di punta è di splicing in situ in strati multi-pass, è fà una prova non distruttiva (NDT) prontamente dopu a fine.

•  Re-misurazione strutturale generale: Ri-misura tutte e dimensioni generali, elevazioni è valori di deviazione. Una volta certificatu cum'è conforme, smontate in modu sicuru l'attrezzatura di elevazione, i supporti pruvisorii è u jig di assemblea in terra.

•  Riparazione di Rivestimenti è Trasferimentu: Tocca tutti i rivestimenti anti-corrosione è ignifughi dannati in e zone affettate per compie l'installazione finita.

III. Precauzioni critiche in situ (Insidie ​​chjave da evità)

1. Punti di cuntrollu di qualità di l'Assemblea

•  Solid Jig Foundation: A terra sottu à u jig di assemblea deve esse fermu, compacted, è livellu. U travagliu di assemblea hè strettamente pruibitu nantu à a terra morbida o in u terrenu saccu d'acqua durante u tempu di pioggia per prevene un stabilimentu irregolare.

•  Controllo strettu di pre-camber: stabilisce accuratamente a pre-camber (curva intenzionale ascendente) per i membri di grande span secondu i valori di disignu. Doppiu verificate e misurazioni prima è dopu l'assemblea per prevene l'abbassamento dopu l'erezione.

•  Severe Weather Welding Restrictions: Cessate immediatamente a saldatura à l'aria aperta durante i venti forti, a pioggia, a neve o a temperatura di congelazione. Assicuratevi chì e superfici d'acciaio umide sò ben secche cù torce riscaldanti prima di ripiglià a saldatura.

•  Protegge e superfici di frizione di bulloni d'alta resistenza: prutegge strettamente e superfici di frizione di i bulloni. A macinazione, a contaminazione di l'oliu, o l'ustioni di spruzzi di saldatura sò strettamente pruibiti, assicurendu chì u coefficient di slip risponde à i standard di l'ingegneria.

2. Ubligatoriu Lifting Safety Red Lines

•  Proibizioni di u Tempu: L'alzamentu hè strettamente pruibitu durante i venti forti di Forza 6 è sopra (vitezza di u ventu ≥ 10,8 m/s), nebbia densa, piova forte, o quandu l'illuminazione notturna hè inadegwata.

•  Crane Outrigger Support: Crane outriggers deve esse cumplettamente sustinutu da platti di distribuzione di carichi d'acciaio spessi nantu à un terrenu solidu è verificatu per prevene l'inclinazione di a gru o u punch-through.

•  Zona d'esclusione di sicurezza rigida: stabilisce una barriera rigida è una zona d'esclusione libera in u raghju di travagliu di a gru. U persunale micca autorizatu hè strettamente impeditu di entre, di passà o di stà in a zona.

•  Ispezione di Rigging Pre-Shift: Inspeccione tutti l'equipaggiu di sollevamentu, u hardware di rigging è i funi di filu prima di ogni turnu di travagliu. Sustituisci immediatamente se i fili rotti, l'usura eccessiva o i piegamenti / deformazioni superanu i limiti permessi.

3. Rischi cumuni è misure preventive

•  Deformazione eccessiva di cumpunenti: camber di cuncepimentu predefinitu, aghjunghje struts di rinforzu tempuranee, seguite sequenze di saldatura simmetrica, è eseguite cuntrolli di carica cumpleta di e cundizioni di elevazione.

•  Lifting Lug Tear-out Failure: Eseguite un disignu strutturale specializatu per l'elevazione di lugs, assicuratevi a saldatura à piena penetrazione cù l'ispezione 100% NDT, è pruibite strettamente i punti di elevazione improvvisati micca appruvati.

•  Crane Ground Settlement or Tipping: Verificate è indurisce a terra in anticipu, mette piastre d'acciaio pisanti sottu à l'outriggers, è monitorizà u stabilimentu di a terra durante l'ascensore di prova.

•  Instabilità strutturale dopu à u piazzamentu: Installa prestu i cavi di u tippu è i struts di supportu pruvisoriu, rinfurzendu strettamente u principiu: "Mai liberate u ganciu di gru prima chì a struttura hè assicurata".

•  Substandard High-Strength Bolting: Protegge strettamente e superfici di cuntattu di attritu, applicà e prucedure standardizzate di serramentu di torque, è inspecciona è marca di culore ogni bullone individuale dopu a fine.

IV. Riassuntu

A logica di gestione core diassemblea di struttura in acciaio in situè l'inguernu integrale pò esse riassuntu cum'è: assemblea di terra di precisione, cuntrollu di jig rigidu, calculu rigurosu di l'elevazione, elevazione liscia è stabile, è ùn mai liberà u ganciu prima di assicurà.

Gestendu strettamente i quattru pilastri critichi - qualità di jig, deformazione di saldatura, condizioni di carica di elevazione è stabilità strutturale temporale - i difetti più cumuni di a custruzzione è l'accidenti di sicurezza ponu esse prevenuti, furnisce una soluzione sicura, affidabile è efficiente per l'ingegneria strutturale d'acciaio di grande span.
