1. Verificazione di l'elevazione di l'armatura d'acciaio (Calculu di l'elevazione)

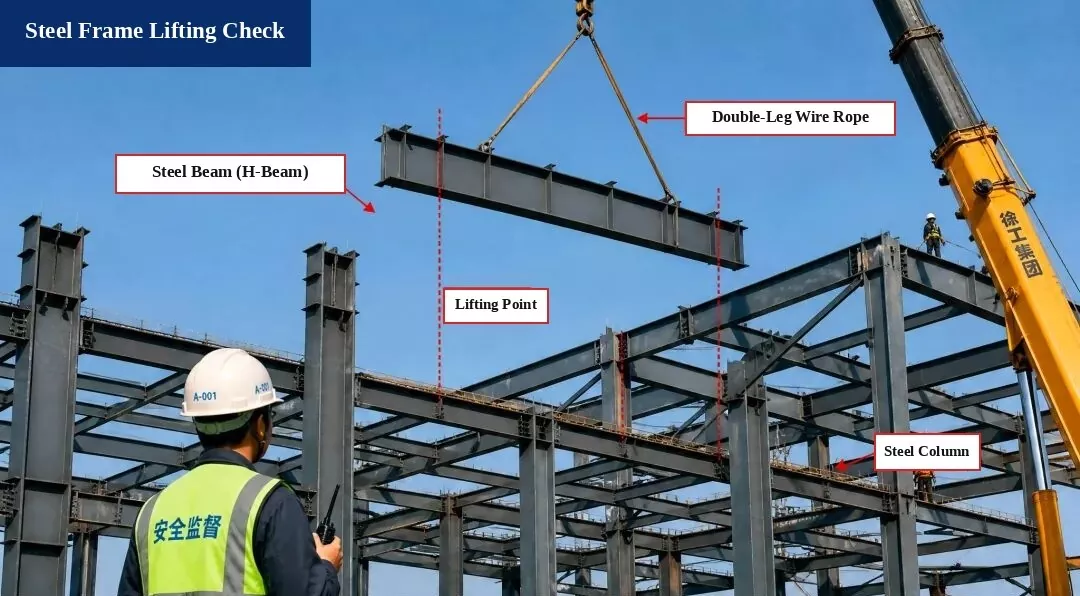

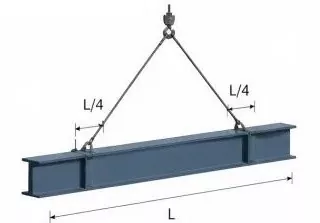

I. Diagramma di elevazione

Membru:Trave in acciaio H500×200×10×16, lunghezza L = 12,0 m

Punti di elevazione:Fixate à L/4 da ogni estremità di u fasciu

Angulu di Sling:α ≈ 60°

II. Calculu di carica

1. Self-Pesu di Beam:
G = ρ × V = 78,5 kN/m³ × 0,212 m³/m × 12,0 m = 199,9 kN

2. Fattore di carica dinamica:Pigliate 1.1

3. Pesu di Slings:Ignoratu (négligeable)

4. Carica di elevazione tutale:
P = G × 1,1 = 219,9 kN

5. Tensione di Sling (Carica Equilibrata):
T = P / (2 × cos α) = 219,9 / (2 × cos 60°) = 219,9 kN

III. Sling Safety Check

1. Tipu di Sling:Câble d'acier φ20, charge de rupture Fb = 360 kN

2. Fattore di sicurezza (n):
n = Fb / T = 360 / 219,9 = 1,64 > 1,25

Soddisfa i requisiti standard!

Verificate a cunclusione:
L'operazione di elevazione hè sicura è risponde à i requisiti di u codice.

Norme di riferimentu

• Code for Construction of Steel Structures (GB 50755-2012)

• Codice Tecnicu per a Sicurezza di Lifting and Hoisting in Construction (JGJ 276-2012)

Note di sicurezza:

1. Verificate u fasciu d'acciaio, i funi di filu è l'arnesi di elevazione prima di alzà per assicurà chì sò sicuru è affidabili.

2. Assignà una persona dedicata à dirige u prucessu di elevazione. Nimu pò stà sottu à u fasciu elevatu.

3. Stop u travagliu di elevazione immediatamente quandu a velocità di u ventu righjunghji u Livellu 6 o più altu.

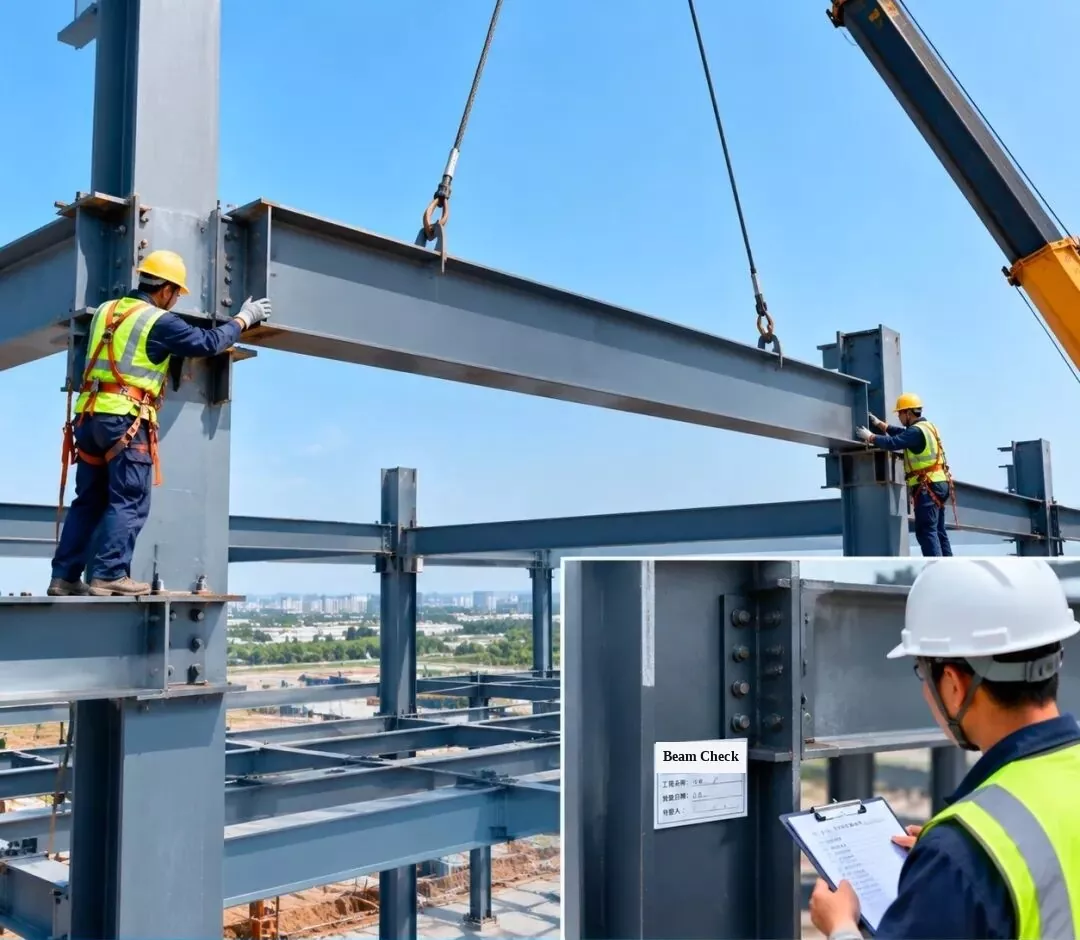

2. Stallazione Steel Frame è Inspection - Stallazione Steel Beam

Elevate a trave d'acciaio in a so pusizioni pianificata, poi inspecciona è appruva i giunti di cunnessione per assicurà chì a qualità di l'installazione risponde à i requisiti di cuncepimentu.

[Insettu Tag in Colonna: Ispezione di Installazione di Travi d'Acciaio | Nome di u prugettu: Workshop #1 | Data d'ispezione | ispettore]

3. Stallazione Steel Frame è Inspection - Stallazione Steel Roof Truss

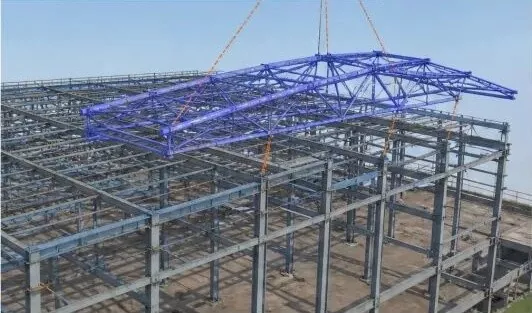

1. Simulazione 3D BIM:Simulate a stallazione di truss di tettu in acciaio per migliurà u pianu di elevazione è l'ordine di stallazione.

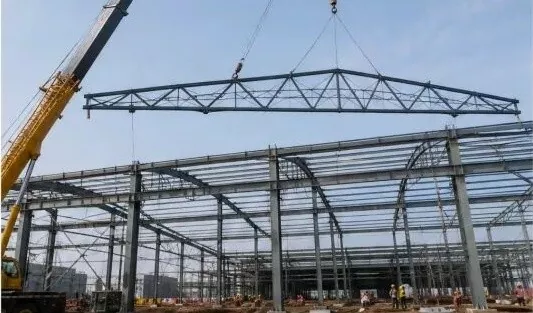

2. Sollevamentu di truss di tettu:Aduprate una gru di camion per alzà u truss è mette lentamente in pusizione, mantenendu l'equilibriu.

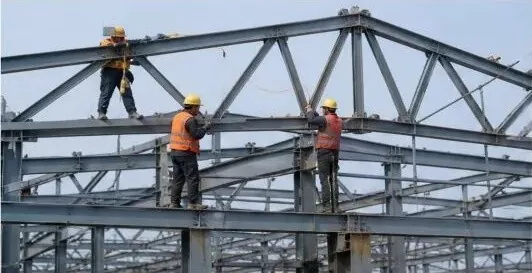

3. Posizionamentu & Fixing Pruvisoriu:Dopu chì u truss di u tettu hè in u locu, assicuratelu temporaneamente è aghjustate a so pusizione è l'altitudine (elevazione).

4. Cunnessione Bolt High-Strength:Stringhje i bulloni d'alta resistenza secondu e regule di disignu per assicurà una forte cunnessione.

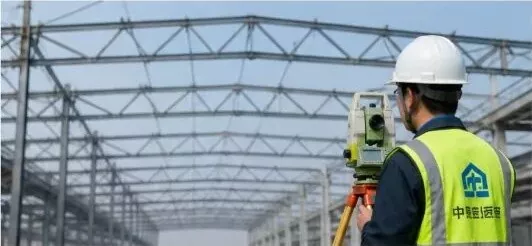

5. Ispezione di a stallazione:Verificate l'altezza di u truss, span, curvatura (deflection) è l'allineamentu verticale per assicurà chì scontranu u codice.

6. Inspection Record:Dopu avè passatu l'ispezione, compie a forma di registrazione è andate à u prossimu passu di custruzzione.

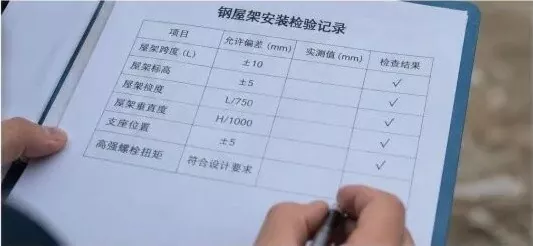

Record d'ispezione di stallazione di truss di tettu in acciaio

Elementu d'ispezione	Errore permessu (mm)	Valore misuratu (mm)	Verificate u risultatu
Travée de la trame (L)	± 10	—	√ (Passà)
Altezza di truss (elevazione)	± 5	—	√ (Passà)
Curvatura di truss (deflessione)	L / 750	—	√ (Passà)
Allineamentu Verticale di Truss	H / 1000	—	√ (Passà)
Postu di sustegnu	± 5	—	√ (Passà)
Torque di Bullone di Alta Resistenza	Soddisfa i requisiti di design	—	√ (Passà)

Punti di cuntrollu chjave:

Verificate tutte e parti d'acciaio entranti in situ per verificà u so tipu, a dimensione è a qualità di saldatura;
Aduprate un pianu di elevazione sicuru è praticu per assicurà a sicurità di l'elevazione;
Aghjustate è riparà u truss ghjustu dopu chì hè pusatu in pusizioni;
Stringhje tutti i bulloni d'alta resistenza bè è pruvà u so torque secondu u codice;
Eseguite una ispezione cumpleta per assicurà chì a struttura installata risponde à tutti i requisiti di designu è di codice.

4. Installazione di Frame Steel è Inspection - Installazione di travi d'acciaio inclinati

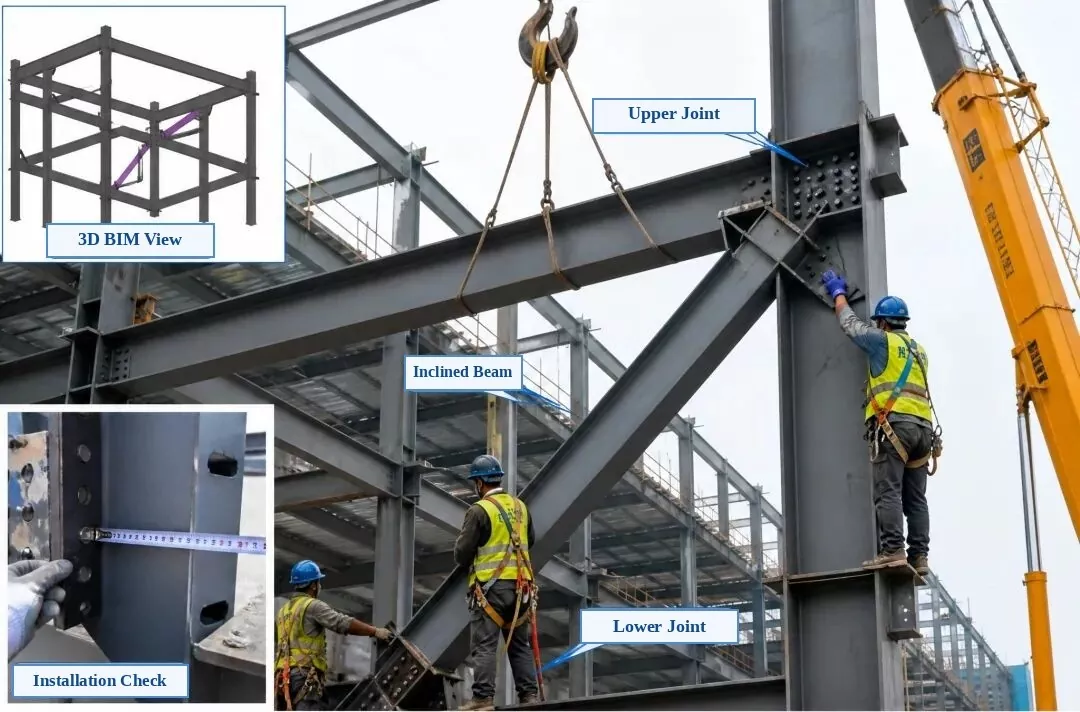

Etichette di foto estratte:Inserzione in cima à sinistra: Vista BIM 3D | Insertu in fondu à manca: Verificazione di l'installazione | Foto Principale: Articulazione di Cunnessione Superiore, Fascia Inclinata d'Acciaio (Brace Diagonale), Articulazione di Cunnessione Inferiore

Installazione è Inspeczione di Frame Steel - Installazione di Fascia d'Acciaio Inclinata

1. Verificazione Pre-Installazione:Verificate u numeru di parte, a dimensione, a pusizioni di i fori di i bulloni è a direzzione di a placa di cunnessione. Assicuratevi chì e superfici di cuntattu sò piatte, pulite è senza bave o oliu.

2. Lifting and Positioning:Aduprate dui punti di elevazione per elevà u fasciu inclinatu lentamente in u locu. Fix it temporaryly and make sure both the top and low joints line up accurately with the steel column and beam.

3. Alignment and Adjustment:Aghjustate a pusizione di a linea centrale, l'altezza è l'allineamentu verticale di u fasciu inclinatu per risponde à i bisogni di u disignu. Cumplete a cunnessione permanente dopu l'allinjamentu.

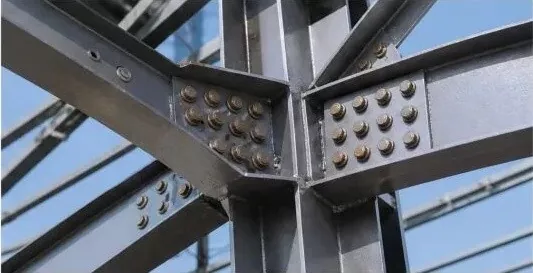

4. Metudu di cunnessione:Cunnette cù bulloni d'alta resistenza. Stringere uniformemente da u centru versu l'esternu à i dui lati cum'è necessariu da u disignu, è marcate ogni bullonu dopu à l'ispezione finale di strettu.

5. Ispezione di a stallazione:Verificate a pusizione di a linea centrale, l'altitudine, l'allineamentu verticale, l'strettu di u cuntattu di a piastra è a qualità di serramentu di i bulloni. Tuttu deve risponde à u Codice per l'Accettazione di a Qualità di Custruzzione di Strutture d'Acciaio (GB 50205).

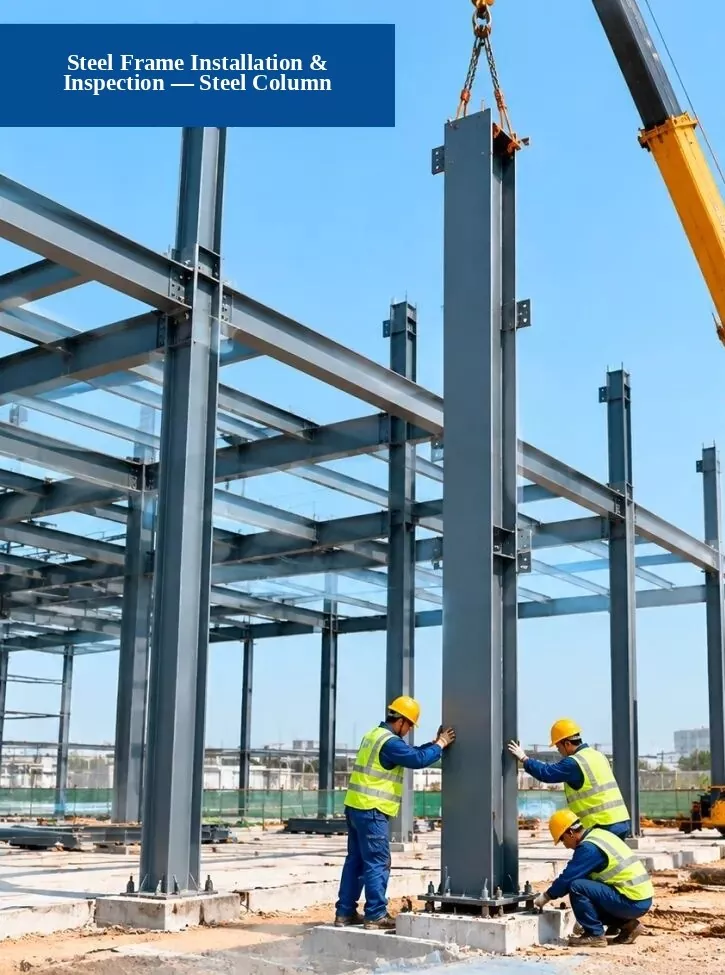

5. Stallazione di Frame Steel è Inspection - Installazione di Colonna Steel

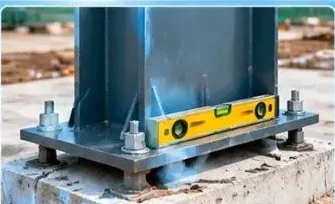

1. Verificazione di a Fundazione:Verificate se e pusizioni di l'ancora, l'altezza di a fundazione è e dimensioni di a fundazione rispondenu à i requisiti di cuncepimentu.

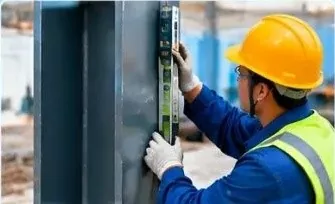

2. Verificazione di l'Allineamentu Verticale:Aduprate una stazione tutale, laser plumb, o livellu straightedge per verificà quantu dritta (verticale) a colonna d'acciaio si trova.

3. Verificazione di qualità di cunnessione:Verificate se i bulloni di alta resistenza, i saldature è i platti di cunnessione rispondenu à i requisiti standard.

Prucessu di custruzzione:1. U travagliu di preparazione → 2. Lift & Place Steel Column → 3. Install & Secure → 4. Inspection & Acceptance

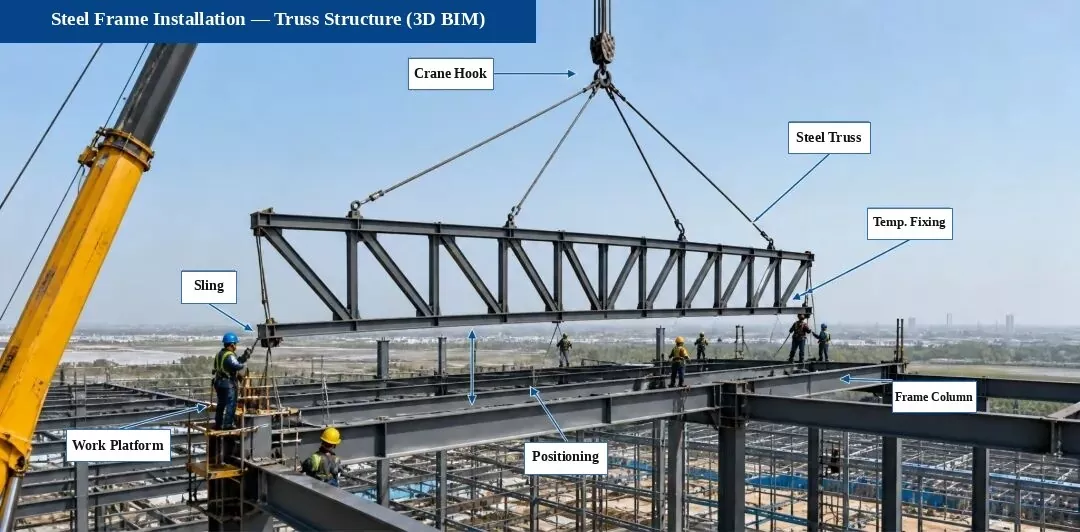

6. Installazione di Frame Steel - Installazione di Strutture Truss (Diagramma 3D BIM)

Flussu di prucessu di stallazione:Survey & Marking → Support Check → Lift & Place → Fixing Temporary → Alignment & Adjustment → High Strength Bolt Connection → Saldatura (se necessariu)

Punti di installazione chjave:

Prima di l'elevazione, verificate duie volte a linea centrale di supportu, l'altezza è e pusizioni di e parti incrustate;
Attach i cordi di guida di u ventu (taglines) durante l'elevazione per mantene a truss stabile;
Aghjustate è assicurate temporaneamente u truss subitu dopu a piazzamentu per prevene a curvatura o distorsioni;
E cunnessioni di bulloni d'alta resistenza devenu seguità e regule di cuncepimentu è di codice è esse strette à u torque necessariu;
A qualità di saldatura deve risponde à e regule in u Codice per l'Accettazione di a Qualità di Custruzzione di Strutture d'Acciaio (GB 50205).

Punti d'ispezione chjave (Foto di u situ):

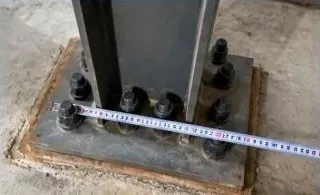

1. Support & Joint Check

Verificate e pusizioni è l'altezza di i bulloni di supportu, i platti di shim, è e parti incrustate per assicurà chì rispondenu à i requisiti di design.

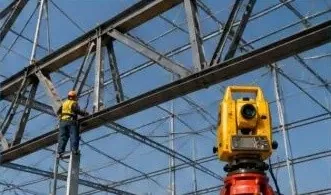

2. Truss Alignment Check

Aduprate una stazione tutale per misurà a linea centrale, l'altezza è a curvatura di u truss, è fate l'aghjustamenti di l'allineamentu.

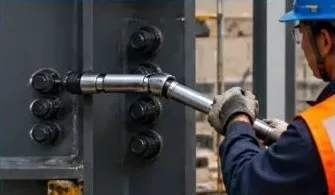

3. High-Strength Bolt Check

Verificate u numeru, a dimensione è u torque di i bulloni d'alta resistenza, è torna à pruvà cum'è u codice.

Nota:A struttura di truss in stu prughjettu hè pre-assemblata in a fabbrica è elevata in sezioni in situ per assicurà a stallazione precisa, a qualità è a sicurità.

7. Frame Steel & Profiled Metal Roof Sheet Installazione è Inspection

Installazione è Inspeczione di Frame Steel

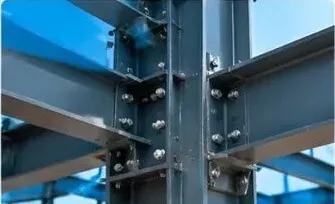

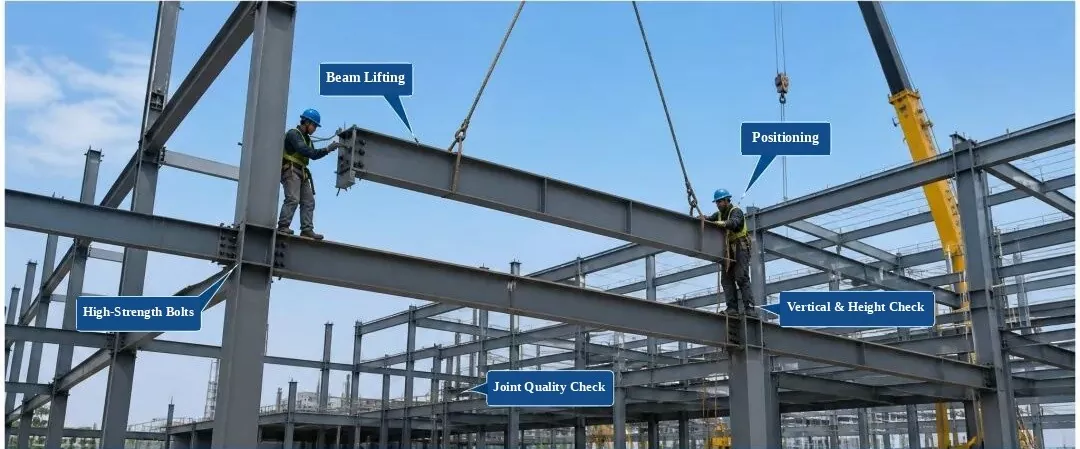

(Etichette: Sollevamentu di Fascia, Posizionamentu, Bulloni di Alta Resistenza, Verificazione Verticale è Altezza, Verificazione di a Qualità di Articulazione)

1. Verificazione di parte in entrata:Verificate a qualità di u materiale, a dimensione, a cundizione di a superficia è a dritta. Installa solu dopu avè passatu l'ispezione.

2. Prucessu Control:Cuntrolla u posizionamentu di a parte, l'altitudine, l'allineamentu verticale è u serramentu di i bulloni durante a stallazione.

3. Articuli d'ispezione:Posizione centrale, altezza, allineamento verticale, planarità di superficie e qualità di connessione di bulloni.

4. Standard di qualità:Deve risponde à u Codice per l'Accettazione di a Qualità di Custruzzione di Strutture in Acciaio (GB 50205-2020).

Installazione è ispezione di tettu di tettu profilatu

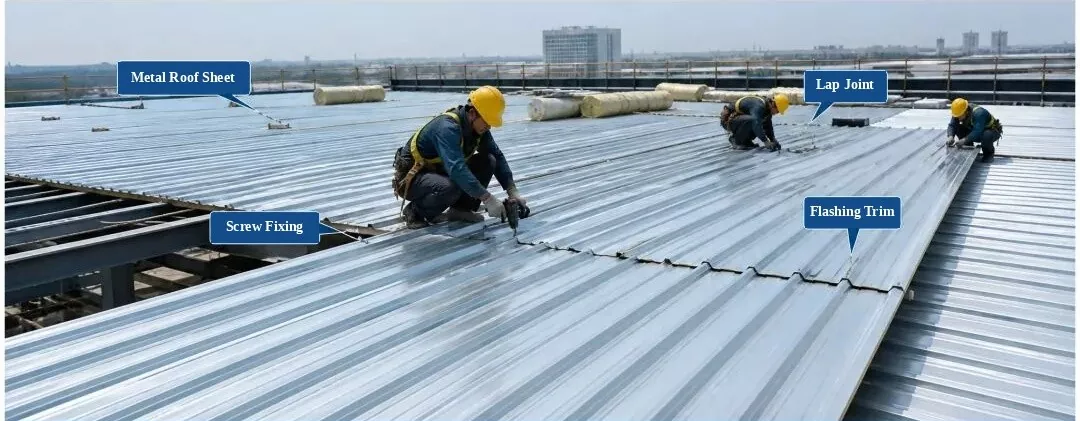

(Etichette: Lamiera di Tettu in Metallu, Giuntura Lap, Fissazione di Viti Autofilettanti, Trim Flashing)

1. Verificazione di u materiale:Verificate u prufilu di u pannellu, u grossu, u revestimentu è u culore. Aduprà solu dopu avè passatu l'ispezione.

2. Reguli di stallazione:Sovrapponi i pannelli currettamente è fissali fermamente. Mantene a distanza di viti in i limiti standard, senza viti mancanti o misplaced.

3. Articuli d'ispezione:Pianità di u tettu, larghezza di sovrapposizione, spaziatura di punti di fissazione, è dettagli di impermeabilizazione.

4. Standard di qualità:Deve risponde à u Codice Tecnicu per l'Ingenieria di Tetti di Metalli (GB 50345-2012).

8. Stallazione Steel Frame è Inspection - Stairs Steel è Stallazione Handrail

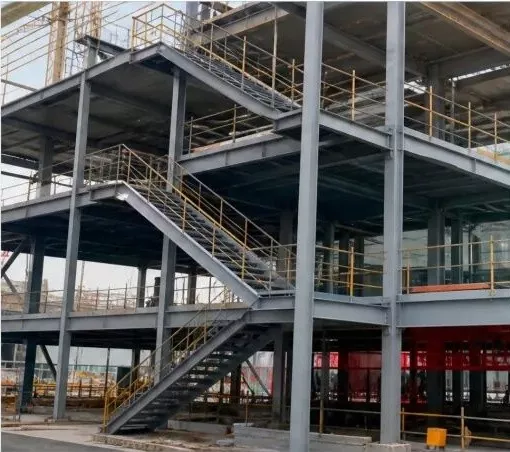

1. Scale in acciaio cumpletu è corrimani (Foto di u situ)

2. Mudellu 3D BIM (Scale in Acciaio è Corrimano)

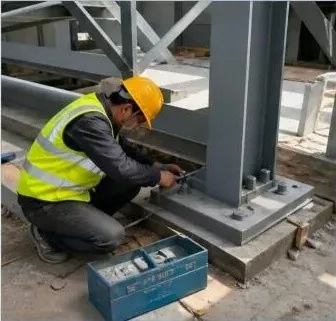

3. Stair Stair Installazione (Site Work)

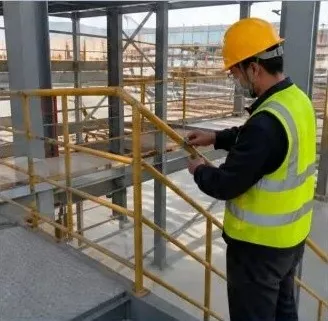

4. Installazione di Handrail (Site Work)

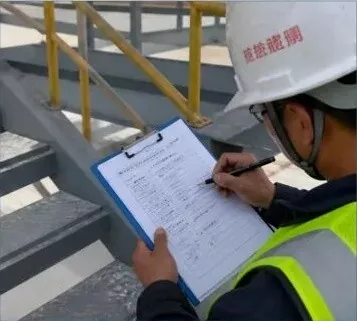

5. Ispezione di qualità di l'installazione (Verifica di u situ)

Istruzzioni:

Prima di installà e scale d'acciaio è i maniglioni, verificate duie volte e dimensioni di i cumpunenti, l'altitudine è e linee centrali di u layout;
Quandu s'utilice cunnessioni bullonate, verificate a dimensione di u bullone, a quantità è u torque per assicurà una cunnessione ferma;
I manufatti installati devenu esse fermi è dritti, cù saldature piene è liscia chì risponde à i requisiti di designu è di codice;
Eseguite una ispezione di qualità dopu a stallazione è compie u registru di ispezione per assicurà a qualità di u prugettu.

Norme di Prucessu di Custruzzione per Strutture in Acciaio (Steel Frames)

Struttura in acciaioessò largamente usati in u mercatu di custruzzione d'oghje per custruisce frames di edifiziu, è diventeranu a scelta principale per e strutture primarie in u futuru. Strutture azzaru hannu tanti sub-categorie, tippi struttura, è tippi cumpunenti. Basatu nantu à u sistema strutturale, sò spartuti in quattru tippi principali: frames di portali, griglie spaziali, trusses è strutture di frames.
